Chromel - 2.4870 - Nicrosil® тел

Купете хромелова тел, 2.4870, Nicrosil: цена от доставчика Evek GmbH

Международен аналог

Марка Аналог W. Nr. Aisi Uns En Да поръчате
XN70YU EI652 2.4872 N06008 Доставка от запаса, в наличност
HX9.5 2.4870 NiCr10 Доставка от запаса, в наличност
HX9 2.4870 NiCr10 Доставка от запаса, в наличност

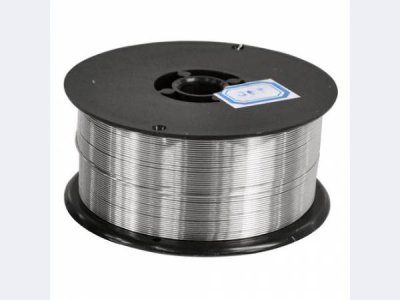

Chromel - 2.4870 - Nicrosil® тел

Всяко чудо трябва да намери своето обяснение, твърди Карел Чапек.

Хромел състав

Хромел на основата на никел. Състои се от: 89-91% Ni, 8,7-10% Cr, останалото е желязо, легирано с манган, силиций, мед, кобалт. Добре известна нихромова сплав с подобен състав понякога се нарича също хромел А.

Предимства

Никелът придава пластичност на хромела и висока устойчивост на корозия. Устойчив повърхностен филм от никелов оксид предпазва сплавта в агресивни среди. Плътност = 8,71 g/cm³. Това е относително лека и топлоустойчива сплав. точка на топене - около 1450 ° C. Горещата деформация се извършва при t° 1200−1000°C, а отгряването при 800−900°C. Коефициент на линейно разширение на хромел 12,8 1010−6/°C, съпротивление = 0,66 Ohm mm2/m. Тази сплав има добра комбинация от термоелектрични свойства и устойчивост на топлина. В контакт с друг метал, сплавта генерира при нагряване термо-ЕМП, която има линейна прогресия в широк температурен диапазон. 20−1000°C. При по-високи температури точността на показанията намалява. Например, термо-ЕМП на термодвойка на базата на хромел и платина в диапазона от 0° до 1000°C = около 33 миливолта.

недостатъци

Получаването на никел в чиста форма е свързано с редица трудности, така че принадлежи към скъпите метали. Недостатъците на хромела включват намаляване на термо-ЕМП по време на бързо охлаждане под 600 ° C след отгряване. Колкото по-бързо се охлажда сплавта, толкова по-ниска е нейната термоемф. Използването на хромелова тел за измервателни уреди със стационарен източник на топлина над 600 °C води до значителни грешки при измерване (до 10 °C). Това може да бъде частично коригирано чрез изкуствено забавяне на процеса на охлаждане в диапазона 250–600°C, което прави възможно стабилизирането на термо-ЕМП на хромела и получаване на по-точни показания. При температури над 1000 °C и излагане на окислителни и редуциращи газове, водород или сяра, тази сплав корозира. В този случай на повърхността се образува зеленикаво покритие, което значително променя термо-ЕМП и допринася за крехкостта на сплавта.

Приложение

Телът е най-търсеният от цялата продуктова линия (кръг, лента) от тази никелова сплав.Телта е намерила широко приложение в производството на термодвойки, компенсиращи проводници, реостати и нагревателни устройства. Поради способността да поддържа стабилен термо-ЕМП във въздуха до 1000 ° C, такъв проводник се използва като положителен термоелектрод на хромел-алумелова термодвойка (поради устойчивост на топлина, той издържа на „термични удари“ до 1300 ° ° С). Използва се при заваръчни работи, като температурен датчик и се използва за компенсиращи проводници (проводници, към които е свързана термодвойка). Двойните електроди хромел-алумел са изработени от тел Ø 1,2 - 3,2 mm. Те са изолирани един от друг, както и от защитната обвивка с едноканални порцеланови изолатори. От своя страна работният край на двойката е защитен от порцеланов връх от контакт с метална кутия.

Характеристики на термодвойка

Всички хромел-алумелови термодвойки, с изключение на типовете ТХА-У-XV и ТХ-VII, имат голяма инерция. Механичната стабилност на всички видове двойки е нормална, с изключение на ТХА-430 и ТХА-420, които са устойчиви на вибрации. Термодвойките хромел-алумел демонстрират отлична производителност в окислителна среда, но при липса на агресивни газове. Това става възможно благодарение на образуването на тънък защитен филм от оксиди, който предотвратява разрушителното действие на кислорода. Линейната характеристика на TEDS прави сравнително лесно калибрирането на такива термодвойки.

В СССР се произвеждат хромели класове HX9 и HX9.5. Chromel N.H. 9.5 се доставя в следните форми:

  • тел (Ø 0,10 - 12,00 mm);
  • кръг (Ø 12,0 mm - 100,0 mm);
  • лента (дебелина 0,1-5,0 мм, ширина 3-600 мм).
Ni+Co Fe ° С Si Мн ко Ал примеси
87,4 - 90,4 ≤ 0,3 ≤ 0,2 ≤ 0,4 ≤ 0,3 9 - 10 0,6 - 1,2 общо 1.4

Физични свойства на сплав HX9.5 при 20 °C

твърдост, сплав мека Твърдост, твърда сплав Точка на топене, °C: Температура на гореща работа, °C: Температура на отгряване, °C:
HB 10 -1 = 300 MPa HB 10 -1 = 150 - 200 MPa 1435 1200 - 1000 800 - 900

Купете на най-добра цена

Evek GmbH разполага с широка гама от термодвойки. Нашите офиси се намират. Сроковете за изпълнение на поръчките са минимални. Предлагат се отстъпки за покупки на едро.

ico Характеристики на сплав Chromel HX9.5
