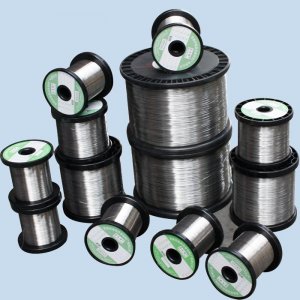

ВР5 волфрам рениевая тел термопарная

Международен аналог
Марка | Аналог | W. Nr. | Aisi Uns | En | Да поръчате |
---|---|---|---|---|---|
ВР5 | ~~WRe20 | Доставка от запаса, в наличност | |||
ВР20 | ~WRe20 | Доставка от запаса, в наличност |
Известният афоризъм «всичко е относително» илюстрира как качеството на такива сплави VR5 и VR20.
Топлинно съпротивление VR5 и VR20
Предимства на волфрамови сплави, се определя и рений. Волфрам — един от най-огнеупорни, тежки метали и твърди топи при Т ° 3410 ° С и се кипи при същата температура като повърхността на слънцето 6690 ° С волфрамови сплави в твърдост и висока точка на топене олово и др. Wolfram малко по-ниско рений, с точка на топене 3170 ° С и 5870 точка ° C кипене. Рений на съпротивлението на топлина от изпреварва далеч други метали, които показват висока якост и устойчивост на корозия.
допинг Удобства
Легиране волфрам 5% рений подобрява еластичността на сплавта увеличава температурата на рекристализация — това е особено важно, когато тя се използва за положителен електрод на термодвойката. Използване на сплав като отрицателния електрод на термодвойката за максимизиране на топлоелектрическа изисква рений съдържание до 35%, но не по-висока. В противен случай, в т ° до 1100 ° C еднородността на сплав се губи, и топлоелектрическа забележимо изкривен. В местната промишленост рений добавка не надвишава 20%, което позволява използването на волфрам-рений термодвойки в т ° до 2500 ° C.
трайност
Волфрам-рений сплав проявява устойчивост на хелий, аргон, сух азот и водород. Силициев легиращи добавки увеличава стабилността на сплавта при температура до 2000 ° С в рамките на 2−3 пъти. Сензори VR5 / 20 са в състояние да работят във вакуум. За по-ефективна работа във вакуум при 1800 ° С и по-висока трябва да се използва с големи електроди диаметър. VR5 / 20 се използва широко като диференциална термодвойка — може да се състои от две еднакви термодвойки свързани, като правило, един срещу друг. Тези термодвойки са в състояние да се измери нивото на температурна разлика между две различни кръстовища: работниците и контингент.
Thermal EMF
Номиналната стойност на топлоелектрическа при ниски температури до 1600 ° С и се редуцира до 24.59 тУ при Т = 1500 ° С, този показател не повече от 23,31 MV, и при Т = 1400 ° С номиналното ниво на термо-едн е равна на 21.97 СрН.
Недостатъци VR5 и VR20
Недостатъците на тези сплави са бедни възпроизводимост на топлоелектрическа, с оглед на това, което се изисква, за да групови категории termoeletrodnye няколко: А-1, А-2, А-3. Категория А-1 позволява на сплавта до максимална температура 2200 ° С, температура на употреба режим А-2 и А-3 е ограничено до 1800 ° С Тя е строго забранено да се използва тел от различни страни, като всяка страна тел има «своя» индекс на топлоелектрическа. Волфрам и рений — редки метали, така че цената им е много висока. Цена VR5 / 20 значително надвишава цената на термодвойки на другите. Материали, но все пак по-малко от цената на оптични пирометри за измерване и контрол на температурата на режима в подобни промишлени среди.
Реакцията на азот и волфрам, рений сплав във вакуумни условия е необходимо да се спазват чистота и особено внимателно следват задължителните отстраняване на органични вещества и прах.
приложение
VR5 и VR20, използвани за производството на измерване и преобразуване на устройства, контактни сензори, термодвойка (TBP) за измерване на много високи температури в стоманодобивната промишленост — течни метали. До 2500 ° C. грешка на измерване е изключително малка (± 0,01 ° C), което прави TBP един от най-точните инструменти за измервания в такава агресивна среда.
Таблицата за калибриране -termopar ВАР-5 (BP-5) / ВР-20 при Т ° свободните краища на 0 ° С Таблица Номинална статична характеристика на BP трансформация (А) -1.
Температурата на работа края ° С | T.e.d.s.mV, Температура, ° C | T.e.d.s.mV, Температура, ° C | T.e.d.s.mV, Температура, ° C | T.e.d.s.mV, Температура, ° C | T.e.d.s.mV, Температура, ° C | T.e.d.s.mV, Температура, ° C | T.e.d.s.mV, Температура, ° C | T.e.d.s.mV, Температура, ° C |
---|---|---|---|---|---|---|---|---|
0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | |
0 | 0 | 0,121 | 0.246 | 0.373 | 0.504 | 0.637 | 0.772 | 0.910 |
100 | 1337 | 1483 | 1.632 | 1781 | 1933 | 2086 | 2240 | 2396 |
200 | 2871 | 3032 | 3193 | 3355 | 3518 | 3682 | 3847 | 4012 |
300 | 4.512 | 4680 | 4843 | 5016 | 5185 | 5354 | 5523 | 5693 |
400 | 6.203 | 6373 | 6.543 | 6714 | 6834 | 7065 | 7.225 | 7396 |
500 | 7.908 | 8.073 | 8.248 | 8.418 | 8588 | 8.758 | 8928 | 9.098 |
600 | 9.605 | 9.774 | 9.943 | 10.111 | 10.280 | 10.448 | 10.615 | 10783 |
700 | 11.283 | 11450 | 11.616 | 11.782 | 11.947 | 12.112 | 12.277 | 12.442 |
800 | 12.933 | 13.096 | 13.259 | 13.422 | 13584 | 13746 | 13.907 | 14.068 |
900 | 14.549 | 14.708 | 14.867 | 15.026 | 15.184 | 15.342 | 15500 | |
1000 | 16.125 | 16.281 | 16.436 | 16590 | 16.744 | 16.898 | 17.051 | |
1100 | 17.659 | 17810 | 17.960 | 18110 | 18.260 | 18409 | 18.557 | |
1200 | 19.146 | 19.292 | 19.438 | 19.583 | 19.728 | 19.872 | 20.015 | |
1300 | 20.584 | 20.725 | 20.866 | 21.006 | 21.145 | 21.284 | 21.423 | |
1400 | 21.971 | 22.107 | 22.242 | 22.377 | 22.511 | 22.645 | 22.778 | |
1500 | 23.306 | 23.436 | 23.566 | 23.696 | 23.825 | 23.953 | 24.081 | |
1600 | 24.588 | 24.713 | 24.838 | 24.962 | 25.085 | 25.209 | 25.331 | |
1700 | 25816 | 25.936 | 26.056 | 26.175 | 26.293 | 26.411 | 26.528 | |
1800 | 26.992 |
1. Основни технически данни
Температура ° C | Teds номинална стойност, СрН | Отклонението от номиналните Teds, UV |
---|---|---|
1600 | 24.59 | ± 102 |
1500 | 23.31 | ± 99 |
1400 | 21.97 | ± 96 |
2. Обща информация
Волфрам-рений телени термодвойки thermoelectrodes темперирани степен номинална статични характеристики преобразуване BP (A) -1 Тел отговаря на техническите условия YaeO.021.142 спецификации за производство на термодвойки ВАР-5 (BP-5) / BP-20
3. Препоръки за употреба
Недопустимост на използването на термодвойка термодвойка тел от различни серии, дори със същите номинални статични характерни thermoelectrons.
Купете най-добра цена
В наличност «компания Elektrovek-стомана» предлага широка гама от термодвойки. Нашите офиси са разположени в Русия и Украйна. Осъществяване на покупка е възможно, без да излизате от офиса, чрез интернет страницата на дружеството. За да закупите просто трябва да поставите вашия ред и натиснете «купи». Ако е необходимо, на всички текущи проблеми, можете да се консултирате с нашите мениджъри. Те ще предоставят цялата необходима информация по отношение на продуктите, ценови диапазон на условията за реализация. Олово пъти са минимални. Когато покупки на едро отстъпки.
