Метален маркуч

Купете метален маркуч на достъпна цена от доставчика Evek GmbH

основни характеристики

Металните маркучи са свързващи гъвкави елементи на тръбопроводи, които са предназначени за транспортиране на течни или газообразни среди под високо или ниско налягане, като същевременно осигуряват херметичността на веригата в широк температурен диапазон,

Характеристики на дизайна

Основният елемент, който осигурява гъвкавостта на маркуча, е гофрираната част, която е изработена от устойчива на корозия високолегирана стомана. Конструкцията е подсилена с метална оплетка, която позволява маркуча да работи при най-високо налягане. Гофрираната обвивка се произвежда чрез навиване на профилна лента по върховете на гофрите. Гофрите могат да бъдат спирални или пръстеновидни. Ръкавите със спирално (спирално) разположение на гофри са подсилени в диаметър с телена спирала. Пръстенообразните гофри са по-често срещани, тъй като при условия на повишено налягане по време на надлъжно разтягане те не се подлагат на усукване. Основният захранващ елемент на метален маркуч е оплетка, която служи за защита на маркуча от непредвидени повреди. Оплетката под въздействието на радиални и аксиални натоварвания, включително пулсации на налягането по време на транспортиране на течности или газове през системата, трябва да осигури работоспособността на маркуча.

производство

Металните маркучи се произвеждат в една или няколко плитки, чийто брой зависи от стойностите на работното налягане. Оплетката осигурява работоспособност под въздействието на радиални и аксиални натоварвания и пулсации на налягането, които са неизбежни при движение на течни или газообразни среди през тръбопровода. Такава плитка обикновено е тип мрежа от неръждаема тел 12X18H9T с напречно сечение 0,3; 0,4; 0,5; 0,6 мм. За докинг с основния контур се използва армировка в края на втулката. Фитингите се закрепват към гъвкавата част на маркуча чрез запояване с киселиноустойчиви припои или чрез заваряване (аргоново-дъгово или контактно-ролково). Върху оплетката на външните гофри в мястото на вграждане на армировката се поставя стъкло, предпазващо част от гофрите от термичното въздействие на заваряване и запояване. Ако е необходимо, е разрешено, съгласувано с клиента, да се заваряват специални свързващи фитинги, които са проектирани според неговите чертежи. Вътрешните и външните повърхности на металните маркучи не трябва да имат значителни механични повреди, видими замърсявания и други дефекти, които не са предвидени в спецификациите за материали. Оплетката на ръкава трябва да приляга плътно към ръкава и да няма счупени нишки и жици, стърчащи навън.

Размери

Металните маркучи се изработват с различни вътрешни номинални диаметри на гофрираната херметична обвивка до DN 300 mm. Размерът на заваръчните фитинги под формата на пръстени се монтира въз основа на изискванията за работно налягане на маркуча. За да отговаря на изискванията на техническите спецификации, дължината на гъвкавата свободна част на металния маркуч трябва да бъде най-малко 250 mm. По договаряне с клиента е възможно изработването на маркучи в комплект чрез съединяване на няколко маркуча. Такова докинг се извършва чрез заваряване с помощта на пръстени за заваряване.

Използване

Металните маркучи са предназначени за транспортиране на работни среди при t° до 400 °C. При поръчка на маркучи е необходимо да се посочи транспортираната среда, работният температурен диапазон и други параметри. Работно налягане (P раб.) - налягането на транспортираната среда, по време на ежедневна работа. Номиналното налягане (PN) е максималното работно налягане, при което маркучът може да работи при нормални работни условия. Благодарение на тяхната надеждност и дълъг експлоатационен живот, гъвкавите метални маркучи се използват много широко: в машиностроенето, самолетостроенето, корабостроенето, индустриалната химия, металургията, топлоенергетиката, за създаване на криогенно оборудване.

Предимства

Поглъщане на вибрации при; транспортиране на течности или газове при разлики в температурата и налягането; осигуряване на защита срещу случайни повреди; осигуряване на надеждни връзки с мобилното оборудване на тръбопровода; отстраняване на неточности при монтажа на веригата. Силата на металните маркучи се определя от броя на плитките, които действат като армировка; профилът на гофрираната част: параметрите на гофрите, броят на гофрите на единица дължина; дебелина на стената и материал, което влияе върху устойчивостта на проводящи среди и механични, химични и термични условия. Устойчивостта на корозия зависи от устойчивостта на неръждаемата стомана 12X18H10T в оплетката и устойчивостта на гъвкавия елемент. Особено вредни са точковата корозия, причинена от хлорсъдържащи среди и контакт с морска вода.

Експлоатация

Дълготрайността на металните маркучи зависи пряко от броя на циклите на натоварване - един цикъл на натоварване - еднократно движение на маншона и връщането му в първоначално положение. Други фактори са: налягане и температура, амплитудата на техните колебания, честотата на движение на втулката, минималния радиус на огъване, агресивното въздействие на работната среда, вибрациите. В горивните и хидравличните системи гъвкавите маркучи изпитват налягане на флуида с пулсиращ характер, което може да причини разрушаване на гъвкавите тръбопроводи, при налягания с порядък по-ниски от статични натоварвания. Източник на пулсация са плунжерните и зъбните помпи. При рязко внезапно затваряне на клапаните възниква хидродинамичен удар, който също води до разрушаване на черупката. За да се увеличи надеждността, е необходимо да се въведат амортизационни устройства в системата. По време на изпомпването на работната среда през втулката може да възникне повреда от вътрешната повърхност на гофрирането. В тази връзка не се допуска използването на метален маркуч при скорост на движение на работни продукти над 8 m/s за течности или повече от 50 m/s за газове. Когато работите в система с високо ниво на вибрации, трябва да се предотврати появата на резонансни вибрации.

Експлоатационни характеристики

Работното налягане (съответстващо на t° 20°C) се определя като частното от разделянето на работното налягане при температурата на работната среда на коефициента k, чиито стойности са дадени в таблицата:

Температура, ° С Коефициент, k
<40 1,00
40 0,98
70 0,95
80 0,94
90 0,98
100 0,91
110 0,91
125 0,89
140 0,88
155 0,87
185 0,84
200 0,82
250 0,77
315 0,71
400 0,69

Минимална дължина на металния маркуч

Диаметър Dy, мм Минимална дължина на метален маркуч, мм
6-16 250
20−50 300
70−100 500
125−150 800
200−250 1000

Гранични отклонения на дължината на металните маркучи

Дължина на металния маркуч, мм Гранични отклонения Диаметър над 50 мм
250−300 ±3 ±5
300−1000 ±10 ±15
1000−1500 ±30 ±30
1500−3000 ±40 ±60
3000−6000 ±100 ±200

Монтажни характеристики

При избора на дължина на метален маркуч е необходимо той да има неутрални зони в близост до армировката, които не са подложени на огъване по време на работа. Втулка, която няма неутрални секции, може да се монтира само в права линия или с отместване не повече от 20–30 mm на метър дължина. Не се допуска разтягане, усукване и компресия на ръкава. Максималното отклонение на дължината на ръкава от номиналните стойности е 3%. Също така не се допуска огъване с радиус по-малък от: 10Dy - за маркучи с отговорно предназначение; 5Dy - за маркучи с налягане до 100 атмосфери (10 MPa); 12Dy - за маркучи с налягане над 100 атмосфери (10 MPa). Монтажът се извършва по такъв начин, че да се избегнат големи свободни зони. За да се избегне провисване, трябва да се използват скоби, опори, корита и пр. При монтирани скоби не се допуска деформация на гъвкавата част на маркуча. За това се използват уплътнения от кожа, гума, флуоропласт и други еластични материали. Скачването на втулката с накрайник с резба трябва да се извърши по такъв начин, че да се предотврати въртенето. При свързване на маркуч с краища на фланци и с флуоропластични уплътнения е необходимо да се затегнат по двойки напречно.

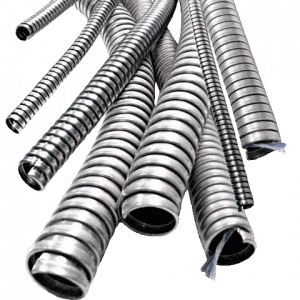

Метални гофрирани маркучи

Те са гъвкави тръби от неръждаема стомана. В зависимост от целта на приложение се произвеждат в различни диаметри и са предназначени за различни работни налягания Използват се в промишлеността и строителството. В индустриалната технология те играят ролята на фитинги, широко се използват във вентилационните системи като вентилационни отвори. В допълнение, такива ръкави се използват при използване на гъвкави маркучи за външна защита. Херметичните гофрирани ръкави се използват за изпомпване на вода и други течности.

Купете на изгодна цена

Асортимент от метални маркучи. продавани от Evek GmbH отговарят на GOST и международните стандарти за качество. Предлагаме най-изгодните условия за купувачи на едро и дребно. Извършват се доставки. Високо качество, достъпни цени и широка гама от продукти определят лицето на нашата компания. Ставайки наш редовен клиент, можете да разчитате на система от отстъпки. Сътрудничеството с нас ще ви помогне да реализирате всякакви инженерни идеи. Очакваме вашите поръчки на сайта.
