Копель - CuNi44Mn - Сuprothal® тел
Международен аналог
Марка | Аналог | W. Nr. | Aisi Uns | En | Да поръчате |
---|---|---|---|---|---|
МНМц43-0.5 | CuNi44Mn1 | Доставка от запаса, в наличност |
Принципна гледна точка по категоричнее, колкото по-малко сме наясно с темата. Карел Capek.
Състав
Копель — това е термоэлектродный медно-никелова сплав съдържа 43−44% никел (Ni), 2−3% желязо (Fe), 0,5% манган (Mn). Процентен останалата част е мед (Cu). По своите достоинствам тази сплав е близо до друго медно-никелевому сплаву — константану.
Достойнство
Висока устойчивост на корозия и жаростойкость, могат да издържат на нагряване до 800 °C, без да губи основните си качества. Разполага с максимална термо-" речник с мед, хромелью и желязо. При този температурен коефициент на электросопротивления — минимален. Това свойство е присъщо само на този сплаву.
Физически качества
Плътност на 8,9 g/cm3, температурен коефициент на линейно разширение, равен 14•10−6 °С-1, притискане на электросопротивление — 0,5 мкОм·mm2/м. Термо-EMF при температуре100°C е 6,95 волта, а при температура 600 °C се увеличава до 49,0 волта. Температурата на топене = 1290 °C, топла обработка на сплавта се поддава при t° до 1150 °C, а отгряване сплав произвеждат при 800−850°C.
Прилагане
Основната област на приложение е пирометрия, така че основният наем е жица, по-рядко — на лента и кръг. За получаване на точни данни при измерване на ниски температури се използва термодвойка с максимална термо-EMF. За положителен електрод използват мед, желязо, хромель, а отрицателно — алюмель, константан, копель. В стойността на термо-EMF води термопара хромель-копель (ТХК). Тя е налична при t° до 800 °C, за нея трябва да се мед-копель и желязо-копель (до 760°C). Също копель се използва за производството на компенсаторни кабели. За тези цели, произведени тел различни диаметри, но с по-строги технически изисквания, съгласно § 3044−84. Цена тел зависи от диаметъра на продукти, колкото по-малък е диаметърът, толкова е относително по-висока цена.
Химичен състав копели МНМц 43−0,5% метали
Ni+Co | Fe | C | Si | Mn | Cu | Примеси |
---|---|---|---|---|---|---|
42.5 — 44 | ≤ 0.15 | ≤ 0.1 | ≤ 0.1 | 0.1 — 1 | 54.4 — 57.4 | само на 0.6 km |
Доставка

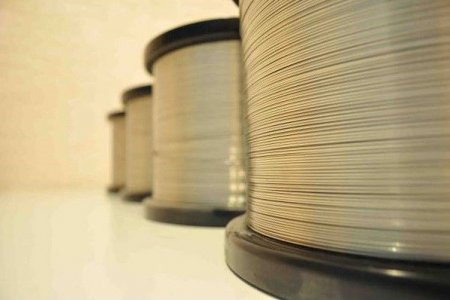

Най-често срещаната марка копели е МНМц 43−0,5. Тя идва под формата проводник (диаметър 0,10 — 12,0 мм), в формата на кръг (Ø 12,0 — 100,0 mm) и лента с дебелина, която се равнява на 0,1−5,0 мм, а на ширина 3−600 mm.
Физични свойства на сплавта копели МНМЦ 43−0,5 при 20 °C
Твърдост, рафтинг мек HB 10 -1 | Твърдост, рафтинг твърди HB 10 -1 | Температурата на топене, °C: | Температурата на гореща обработка, °C: | Температурата на закаляване, °C: |
---|---|---|---|---|
= 85 — 90 Mpa | = 185 Mpa | 1290 | 1000 — 1150 | 800 — 850 |
