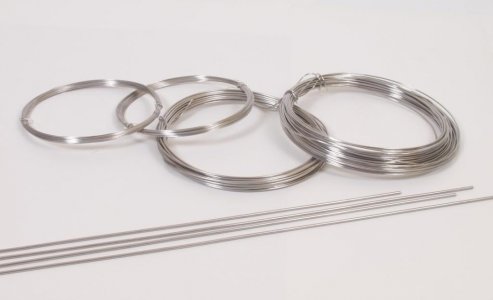

Тел за термодвойки от доставчика Evek GmbH

Термодвойка (термодвойка температурен предавател) - термодвойка, използвана в измервателни и преобразувателни устройства, както и в системи за управление и автоматизация на отопление, вентилация и климатизация.

Предимства на термодвойките

  • Голям диапазон на измерване на температурата
  • Измерване на висока температура до 1800 - 2200°C
  • Измерване на ниски температури от -50°C

Недостатъци

  • Трудно е да се постигне точност над 1°C, трябва да се използват съпротивителни термометри или термистори.
  • Показанията се влияят от свободните крайни температури, за които трябва да се направят корекции.
  • Грешка, причинена от промени в температурата на студения преход
  • Ефект на Пелтие (по време на отчитане е необходимо да се елиминира токът, протичащ през термодвойката, тъй като този ток охлажда горещия преход и затопля студения преход)

Видове термодвойки

Изискванията към термодвойките са определени в GOST 6616-94 .

  • платиново-родиеви термодвойки - TPP13 - Type R; TPP10 - Тип S
  • платина-никел платина-никел термодвойки - TPR - тип B
  • желязо-константан (желязо-мед-никел) TZHK - Тип J
  • медно-константан (мед-мед-никел) TMKn - Тип Т
  • Никрозил-низил (никел-хром-никел-силиций) ТНН - Тип N
  • хромел-алумел - TXA - Тип К
  • хромел-константан ТХКн - Тип Е
  • хромел-мед - TXK - тип L
  • Мед-мед - ТМК - Тип М
  • Silch-силиций - TCC - Тип I
  • Волфрам-Волфрам-TVR - Тип A-1, A-2, A-3

Сравнение на термодвойки

Таблицата по-долу описва свойствата на няколко различни вида термодвойки. В рамките на колоните за точност, T представлява температурата на горещия преход в градуси по Целзий. Например, термодвойка с точност от B±0,0025GT би имала точност от B±2,5°C до 1000°C.

IEC тип термодвойка Температурен диапазон °C (непрекъснато) Температурен диапазон °C (краткотраен) Клас на точност 1 (°C) Клас на точност 2 (°C)
K (алумел-хромел) 0 до +1100 -180 до +1300 ±1,5 -40 °C до 375 °C ±0,004xT 375 °C до 1000 °C ±2,5 -40 °C до 333 °C ±0,0075xT от 333 °C до 1200 °C
Дж 0 до +700 °C -180 до +800 °C ±1,5 -40 °C до 375 °C ±0,004xT 375 °C до 750 °C ±2,5 -40 °C до 333 °C ±0,0075xT от 333 °C до 750 °C
н 0 до +1100 °C -270 до +1300 ±1,5 -40 °C до 375 °C ±0,004xT 375 °C до 1000 °C ±2,5 -40 °C до 333 °C ±0,0075xT от 333 °C до 1200 °C
Р 0 до +1600 °C -50 до +1700 ±1.0 0 °C до 1100 °C ±[1 + 0.003x (T - 1100)] 1100 °C до 1600 °C ±1,5 0 °C до 600 °C ±0,0025xT 600 °C до 1600 °C
С 0 до 1600 -50 до +1750 ±1.0 0 °C до 1100 °C ±[1 + 0.003x (T - 1100)] 1100 °C до 1600 °C ±1,5 0 °C до 600 °C ±0,0025xT 600 °C до 1600 °C
б +200 °C до +1700 °C 0 до +1820 ±0,0025xT от 600 °C до 1700 °C
T -185 до +300 -250 до +400 ±0,5 от -40 °C до 125 °C} ±0,004xT от 125 °C до 350 °C ±1.0 от -40 °C до 133 °C}} ±0.0075xT от 133 °C до 350 °C}
д 0 до +800 -40 °C до +900 °C ±1,5 -40 °C до 375 °C ±0,004xT 375 °C до 800 °C ±2,5 -40 °C до 333 °C ±0,0075xT от 333 °C до 900 °C
